Sección 2 - Comunicaciones, señalización e instalaciones
4ET1.1.2.1
Comunicaciones
CCEx 55
Existe una comunicación cerrada y secreta por radio entre el Responsable de
Circulación del CCR y el Maquinista.
El Responsable de Circulación del CCR puede realizar llamada general. Éste y el
Maquinista pueden hacer llamadas de emergencia, que siempre es comunicación
abierta.
Todas las comunicaciones quedarán grabadas por un equipo instalado en el Puesto de
CCR.
4ET1.1.2.2
Señales específicas del CCR
CCEx 55
El principio y el final de la sección de CCR están señalizadas en la vía con los
cartelones:

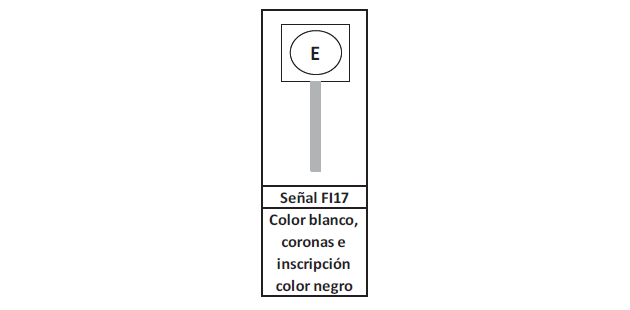

Las estaciones intermedias están protegidas a la distancia de frenado, hasta el
indicador de posición de agujas, con el cartelón:
4ET1.1.2.3
Agujas
CCEx 55
1.
En las estaciones intermedias existen dos vías de circulación con agujas
talonables dotadas de indicador de comprobación de acoplamiento de agujas
(Señal FI5 del RCF). Su orientación normal es a vía distinta para permitir los
cruces de trenes.
Pueden existir también agujas talonables en estaciones extremas del CCR. En
todos los casos, este tipo de instalaciones estará contemplado en la Consigna
del AI correspondiente, que describa las instalaciones de cada estación.
2.
El indicador de comprobación de acoplamiento de agujas, situado delante de
ellas, en estaciones de CCR ordena al Maquinista:
a)
Cuando presente luz blanca: Circular normalmente si nada se opone.
b)
Cuando esté apagado: Efectuar parada ante él comunicándolo al
Responsable de Circulación del CCR o de la estación si lo hubiere,
reanudando seguidamente la marcha después de comprobar que la
aguja está bien dispuesta, o en caso contrario, permanecer detenido
ante el mismo.
3.
El paso por las agujas, tanto si se toman de punta como de talón, se hará sin
exceder de 30 km/h.
Las agujas, al ser talonadas por los trenes en su salida, vuelven
automáticamente a su posición inicial.
4.
Por necesidades del servicio o por averías, que se comunicarán al
Responsable de Circulación del CCR, las agujas pueden ser liberadas y
accionadas localmente, de acuerdo con lo contemplado en la Consigna del AI
correspondiente, que describa las instalaciones de cada estación.
