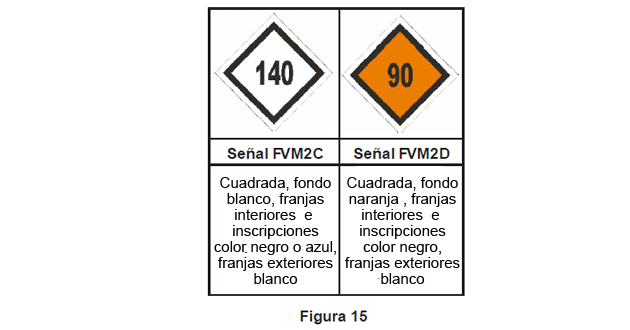

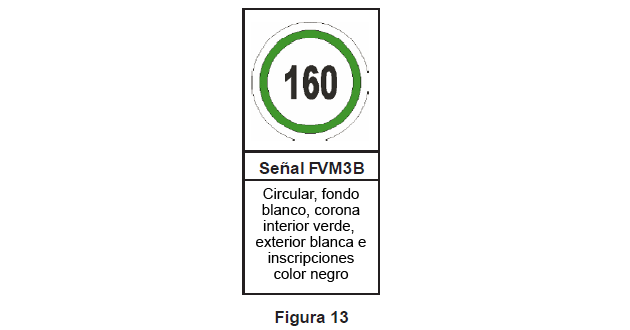

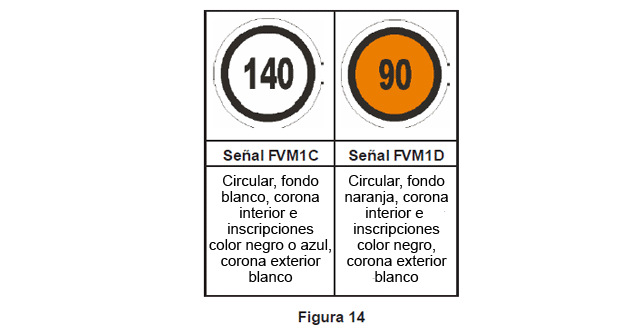

Libro Segundo | Espec. Transitoria 1 | Capítulo 1 | Sección 4 | Art. 2ET1.1.4.1 → 2ET1.1.4.6 CAPÍTULO 1 - Señales ferroviarias comunes para la RFIG Sección 4 - Señales fijas de velocidad máxima   2ET1.1.4.1 Criterios generales 1. Las señales de velocidad máxima se instalarán en vía, salvo aquellas cuyos valores superen el umbral de velocidad a partir del cual la circulación de trenes deba realizarse al amparo de un sistema de protección del tren con supervisión continua. 2. Una reducción de velocidad máxima se señaliza en la vía con 2 o 3 señales consecutivas: preanuncio de velocidad máxima (FVM3B ) (solo en tramos con Vmax>160km/h en líneas convencionales), anuncio de velocidad máxima (FVM1C ) y velocidad máxima (FVM2C ). 3. Una reducción de velocidad máxima que suponga un cambio significativo de su valor, se señaliza en vía mediante 2 señales consecutivas: anuncio de velocidad máxima (FVM1D ) y velocidad máxima (FVM2D ). La señal FVM1D está asociada a una baliza ASFA. 4. Un aumento de velocidad máxima se señaliza en vía mediante una única señal de velocidad máxima FVM2C . 5. Un aumento de velocidad máxima desde un valor inferior a un valor superior al umbral a partir del cual la circulación de trenes deba realizarse al amparo de un sistema y modo de protección del tren con supervisión continua, en vía se señalizará con el valor de dicho umbral, prevaleciendo en este caso para los trenes que circulen con un sistema y modo de protección del tren con supervisión continua, el valor de velocidad máxima que el Maquinista reciba en cabina en cada caso. 6. Los valores de velocidad representados en las figuras siguientes son a modo de ejemplo. El color negro o azul afectará a la señal en su totalidad incluidos los conjuntos formados por varias limitaciones para distintos tipos de tren y los cartelones para informar, en su caso, de los diferentes límites que establece. 2ET1.1.4.2 Preanuncio de velocidad máxima Ordena no exceder la velocidad de 160 km/h al pasar por la señal anuncio de velocidad máxima situada a continuación. Su posición marca el punto en el que se debe iniciar el frenado del tren para poder cumplir la orden de la señal de velocidad máxima. 2ET1.1.4.3 Anuncio de velocidad máxima Ordena no exceder la velocidad indicada (en km/h), al pasar por la señal de velocidad máxima a la que anuncia. Su posición marca el punto en el que se debe iniciar el frenado del tren para poder cumplir la orden de la señal de velocidad máxima. 2ET1.1.4.4 Velocidad máxima Ordena no exceder la velocidad indicada en km/h, desde esta señal hasta la siguiente que establezca un nuevo límite. 2ET1.1.4.5 Anuncio de velocidad máxima por Paso a Nivel   Ordena no exceder la velocidad de 155 km/h al paso por el PN situado a continuación, y hasta que el primer vehículo haya rebasado el mismo. 2ET1.1.4.6 Particularidades de estas señales 1. Las órdenes que dan las señales de velocidad máxima son independientes de las que dan las señales fijas fundamentales y no son modificadas por las mismas. Los valores de velocidad se expresarán siempre en múltiplos de 5. 2. El Maquinista cumplimentará las órdenes de estas señales, tanto si circula con un sistema embarcado de supervisión discreta (ASFA), como si lo hace con un sistema embarcado de protección continua en un modo que no garantice la supervisión total de la información. 3. Cuando la señal de velocidad máxima afecte sólo a determinadas series de locomotoras o automotores, las señales podrán establecer uno, dos o tres límites diferentes. En estos casos llevarán encima un cartelón indicando las series a que afecta cada límite. Los números del cartelón y de la señal se corresponden biunívocamente según el orden de colocación de arriba a abajo. 4. En las líneas donde esté prevista la circulación de trenes de Tipo N, A y B, las señales de velocidad máxima impuesta por las curvas, estarán compuestas por tres señales independientes situadas una sobre otra. La señal superior afecta a los trenes de Tipo N, la intermedia a los de Tipo A y la inferior a los de Tipo B. Cuando la velocidad sea igual para los trenes de Tipo N y A, la señal superior y la intermedia serían iguales. Análogamente, cuando las velocidades sean iguales para los trenes de Tipo A y Tipo B, la señal intermedia y la inferior serán iguales. Cuando las velocidades sean iguales para los tres Tipos, se colocará una sola señal. Las velocidades máximas para los Tipos C y D, no requieren señalización en vía por llevar indicación en cabina. 5. En las líneas donde esté prevista la circulación de trenes Tipo N, A y B, sobre la señal de finalización de cualquier limitación temporal de velocidad máxima, se pondrá una señal de velocidad máxima admisible a partir de ese punto con los valores correspondientes a los tres tipos de tren. 6. Las señales de anuncio de velocidad máxima y anuncio de cambio significativo de velocidad máxima se colocarán a la distancia de frenado correspondiente en función de la declividad y de la velocidad máxima de circulación de la línea o trayecto. 7. Cuando la señal de anuncio de velocidad máxima situada delante de una bifurcación, sólo afecte a parte de las líneas situadas a continuación, llevará un cartelón indicativo de la línea o líneas a las que afecta.   [1] Las series de vehículos de la figura, lo son a título de ejemplo Libro Segundo | Espec. Transitoria 1 | Capítulo 1 | Sección 4 | Art. 2ET1.1.4.1 → 2ET1.1.4.6
